trans-Radial telescoping catheter technique with a Distal Access catheter/Distal Access long sheath and Simmons catheter,即经桡DA/DAC/DAS + Simmons导管同轴技术。
—— OCIN团队:方亦斌教授
01
什么是R-DAS技术?
R-DAS技术,即经桡DA/DAC/DAS+Simmons导管同轴技术。应用于经桡入路,核心器械为远端通路导引导管(如通桥银蛇DA远端通路导引导管)或者中间导管、长鞘等这类头端相对柔软、高到位的导管+Sim造影导管(最常用的为Sim 2导管),本质是同轴技术,目的是为了实现经桡通路的建立。
02
为什么我们需要R-DAS技术?
1
入路:为什么选择经桡?

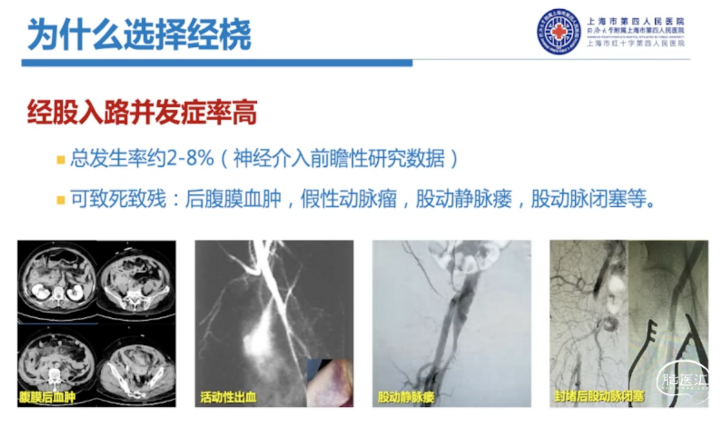

经股入路并发症率高,总发生率约2%-8%(神经介入前瞻性研究数据),且一些严重的股动脉入路并发症甚至可致死致残,如后腹膜血肿、假性动脉瘤、股动静脉瘘、股动脉闭塞等。

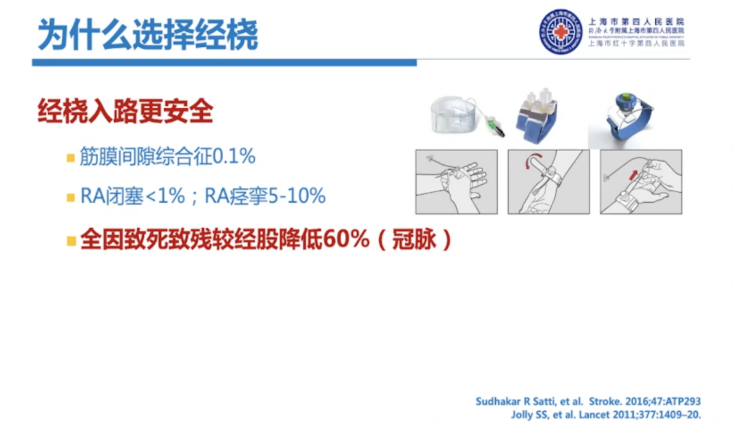

相较股动脉入路,经桡入路更安全,并发症发生率更低,筋膜间隙综合征为0.1%左右,RA闭塞<1%;RA痉挛5%-10%,全因致死、致残率较经股入路降低60%(冠脉),同时,对病人来说,术后舒适度更高,术后无需强制平卧(避免腰背疼痛、诱发心衰、下肢静脉血栓等),可即刻站立活动(更方便,自行如厕等)。
![](https://medtion-image.medtion.com/pgc/20230625/70aee4d431a054c8eff2700677c76c3a.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)
![](https://medtion-image.medtion.com/pgc/20230625/45cdbf8dee24de29a7cc8cfb87a878dc.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)
2
技术:为什么选择同轴?

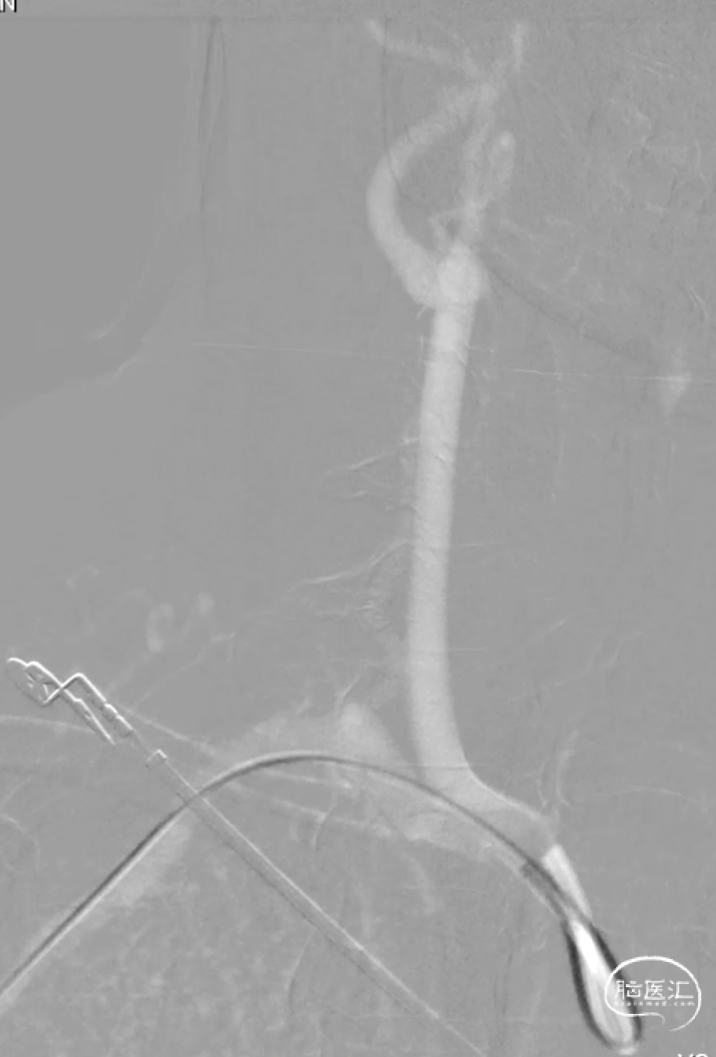

早期由于造影导管和通路导管长度相似,无法使用同轴技术,不得不使用交换技术。但是经桡的交换相较于经股交换是更加困难的。
![](https://medtion-image.medtion.com/pgc/20230625/aa0a088f3e6435ec06bfef011a3e8ffa.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)
![](https://medtion-image.medtion.com/pgc/20230625/47a179fe1c618702e2f177473d67b76c.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)
![](https://medtion-image.medtion.com/pgc/20230625/d61ff79df8497bf35c1c1de709cc0499.gif)
![](https://medtion-image.medtion.com/pgc/20230625/93839c55141900a65f7b80e0bfd03900.gif)

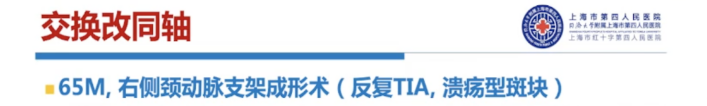

导丝放高有利于交换,但也可能导致海绵窦瘘的发生;此外在导丝放高的情况下,如果导管相对较硬,比如使用软头长鞘,使用交换技术相对困难,这种情况下使用同轴的R-DAS技术能够更加容易到位。
![](https://medtion-image.medtion.com/pgc/20230625/aa9dab6472df60f4b74c288f4cf703f6.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)
![](https://medtion-image.medtion.com/pgc/20230625/5cc914953a8383bd82a131d3112caeb6.gif)
![](https://medtion-image.medtion.com/pgc/20230625/325e80ef6cf9c0797276b6fc160b64b7.gif)
Neuron MAX 交换技术失败
![](https://medtion-image.medtion.com/pgc/20230625/8553e53b8eec6d930293c389894dbf1d.gif)
R-DAS技术到位
3

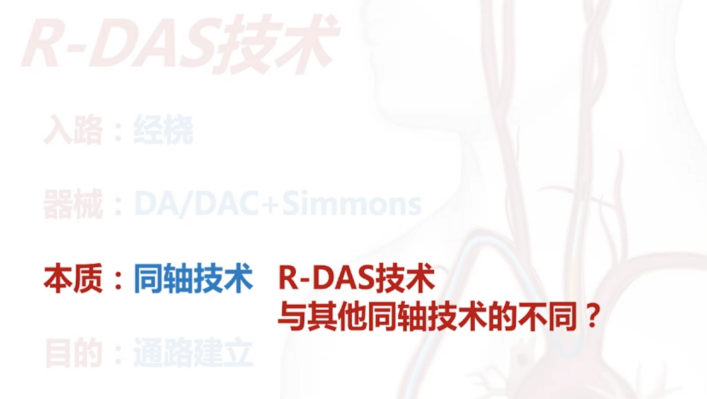

R-DAS技术和其他同轴技术有何不同?

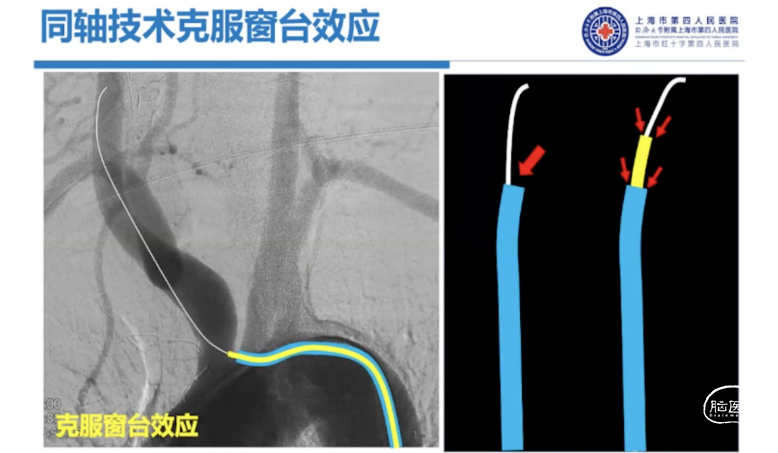

早期同轴技术的应用:在使用粗导管过弓时使用同轴技术来克服窗台效应,减少局部块脱落,增加导管通过的成功率。
![](https://medtion-image.medtion.com/pgc/20230625/96648f9380418b55ab8239c764bddf15.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)

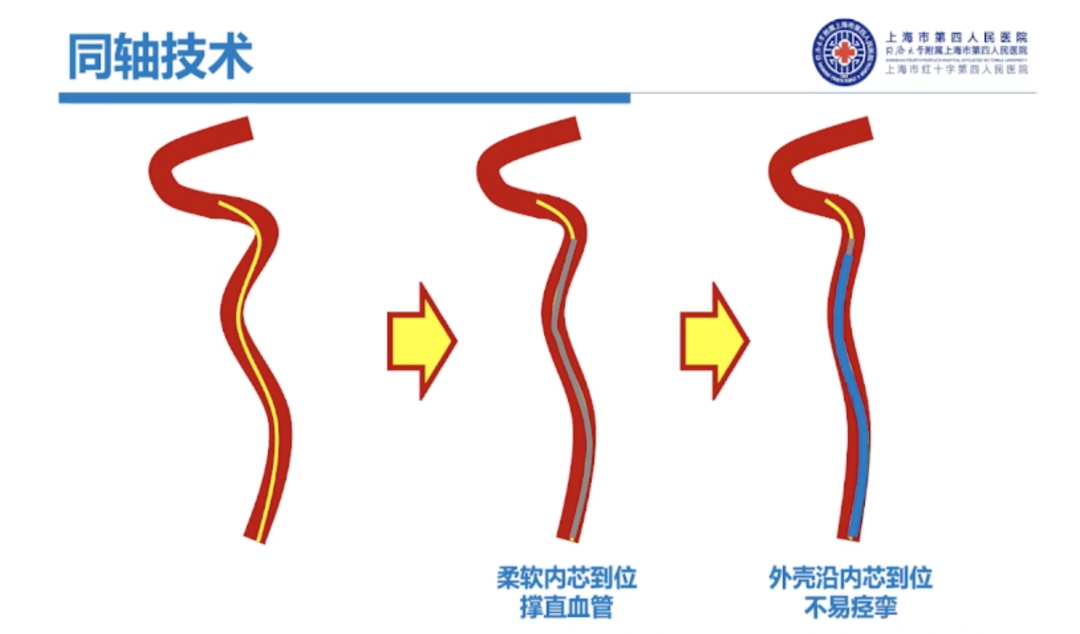

过往的同轴技术是柔软内芯+相对支撑良好的外管,而R-DAS技术恰恰相反,是硬内芯(支撑)+软外管(建立通路)的组合。
![](https://medtion-image.medtion.com/pgc/20230625/df0ca7a4ccf52f2de318b8887d6d7ae5.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)
![](https://medtion-image.medtion.com/pgc/20230625/18d81996e292f50d8986e8f35692c3e9.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)
4
器械:为什么是
DA/DAC/DAS+Simmons的组合?

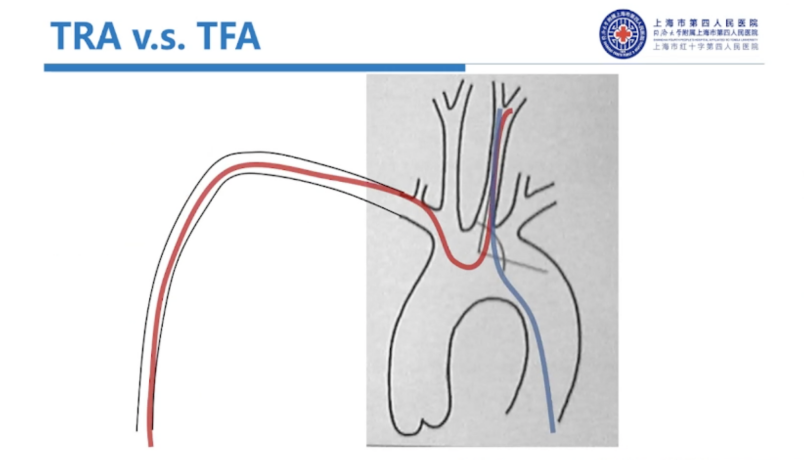

经桡和经股最大的区别:经桡入路,神经介入治疗存在右锁骨下动脉到颈内动脉的反向弯,普通经股入路的导管难以通过,存在打折风险,需要用Sim头端的造影导管进行超选。
![](https://medtion-image.medtion.com/pgc/20230625/e659bfc101dbf1aa00666d6de05888a0.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)

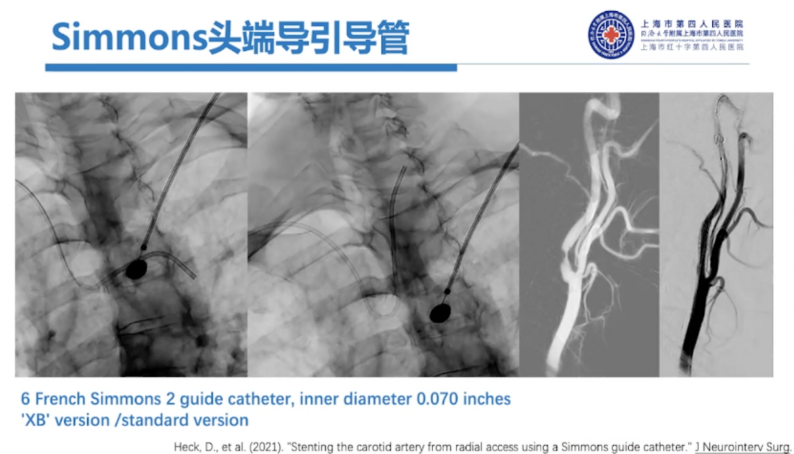

目前市面上有一款Sim头端的导引导管,可同时完成入路建立和弓上超选。但其在实际应用中会存在一些问题:头端长度固定,如果想超选至更远处,治疗颅内病变就会遇到问题。
常规Sim造影导管到位时,由于反向弯的作用,导管会往前滑,我们也会让它顺应血管到达更远的位置,此时导管膝部和颈动脉弯曲角度是合适的。如果用这样Sim头端的导引导管去建立通路就会存在风险,它不能够在任意位点达到稳定的位置,有可能头端还会顶到血管壁,造成夹层。
![](https://medtion-image.medtion.com/pgc/20230625/8ef1c2430aa4de5c2e2801878c793b6a.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)
![](https://medtion-image.medtion.com/pgc/20230625/00695029272d77ee03ba7cfe2b01f8e8.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)
![](https://medtion-image.medtion.com/pgc/20230625/5b48149a7e701890b99e1981b543eca6.gif)
![](https://medtion-image.medtion.com/pgc/20230625/2d5c08131f98c1d97058409c1688e348.gif)
从社会发展的角度,分工是越来越细的,其核心理念是专业的事情交给专业的人,对于经桡也一样。它需要克服两个问题:
第一是弓上成形导管能够反向向上;
第二是导管能够达到足够高的位置,建立稳定入路。
这是两个不同的任务。我们可以把这两个任务分解开,将弓上成形交给Sim,将稳定入路的建立交给中间导管/远端通路导管,通过这样的分解,就能更加高效便捷地建立通路,这也是R-DAS技术非常核心的理念。
![](https://medtion-image.medtion.com/pgc/20230625/967b4a80ff3f1df16b8aae8ed46e1fbe.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)
![](https://medtion-image.medtion.com/pgc/20230625/7ffb72f281801c3dfeb45ccec8c379c6.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)

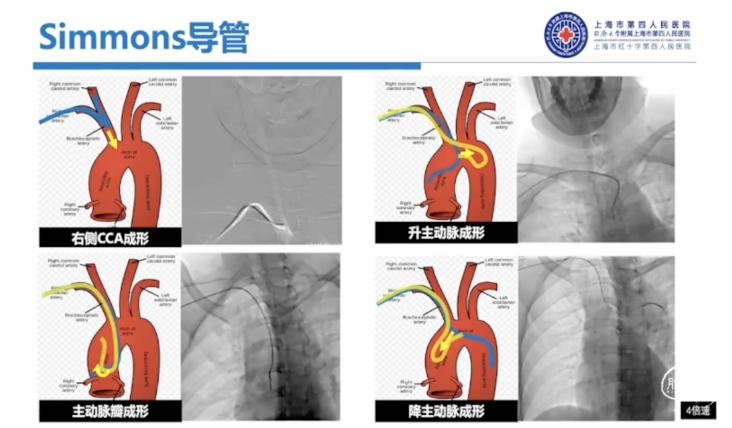

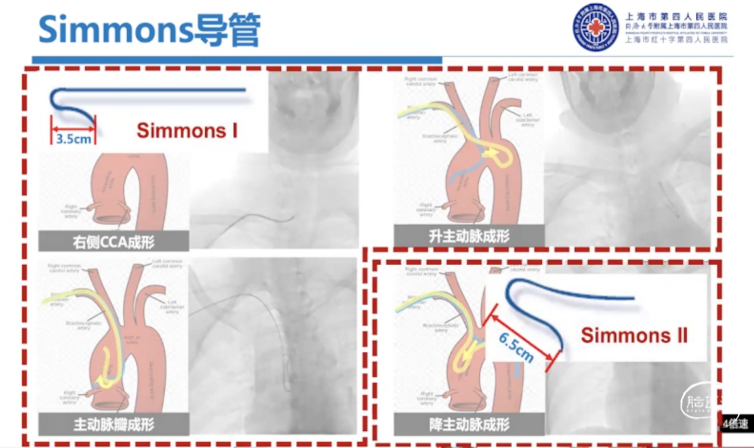

不同Sim导管尺寸对弓上超选也是有影响的,通常在右侧颈总动脉成型、升主动脉成型时更常用Sim I,Sim I头端较短,非常容易通过主动脉弓进入降主动脉。
主动脉瓣成型一般使用较少,但是如果弓型比较特殊,我们使用Sim I导管完成主动脉瓣成型还是非常有效的,对于降主动脉成型以及左侧经桡成形,我们一般会选择Sim II。
弓上成型完成,超选颈动脉时优选260cm的加硬导丝,我一般在左斜位超选左侧ICA、右斜位超选右侧ICA,通常导丝远端上至岩骨段,当导丝上高,看到弓上Sim头端宽度明显打开时,说明导丝支撑已足够,特别容易上高,到达头端后要注意必须进行“冒烟”- 因为Sim导管头端在过反向弯时非常容易损伤到血管内壁,需要冒烟确认。
![](https://medtion-image.medtion.com/pgc/20230625/e3acb70444d8fbc05f647bb5b1217fc4.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)
![](https://medtion-image.medtion.com/pgc/20230625/26d72cab5ba4e861c24b4a74cd65e8b9.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)
![](https://medtion-image.medtion.com/pgc/20230625/ea8b74f1bbe3d1fae39f675ddb584aa0.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)
![](https://medtion-image.medtion.com/pgc/20230625/0f3b767ec049e58e4bf06a80a267243e.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)

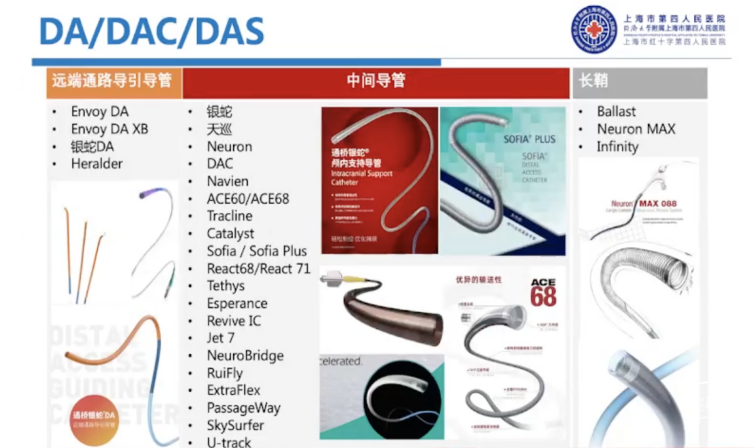

远端通路导管现在种类繁多,包括远端通路导引导管、中间导管及软头长鞘,我们都理解成是distal access的导管,把它们定成一大类。
为什么要选用这样的导管来建立通路?
因为它的头端更柔软,能够更好的到达远端,而且在过弓的时候,对内部的支撑性导管和导丝形成的后作用力会更轻,更容易能够到达。
03
R-DAS技术器械选择
器械选择:6F通桥银蛇DA远端通路导引导管/中间导管/长鞘+125cm 5F Sim II导管,这是我们最常用的组合。
选用长鞘的情况下,因为导管较短,有的时候用100cm Sim II配合80cm的长鞘也是可以完成入路建立的,但大部分情况下,我们需要125cm Sim II。在没有现成Sim II中心可用125cm 多功能管手工塑形。
因为105cm DA导管以及115cm 中间导管在配合125cm Sim II使用的时候,其头端长度很有限,所以推荐不接Y阀。长鞘配的止血阀非常短,1cm的长度,推荐使用,可以减少双套管操作过程中血液的反流,减少血栓的风险。
04
R-DAS技术应用病例分享
这是一根通桥银蛇DA远端通路导引导管,在Sim II和导丝到位后,通桥银蛇DA远端通路导引导管能够非常容易地顺着架设的道路直接放到位,然后进行后续使用Pipeline血流导向密网支架来治疗复发动脉瘤的操作。我们可以看到在Pipeline的到位以及释放的过程中,通桥银蛇DA远端通路导引导管都非常稳定,能够获得比较满意的结果。
![](https://medtion-image.medtion.com/pgc/20230625/f4d5c585db01ab560618611048cf3aa2.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)
释放PED过程中,通桥银蛇DA远端通路导引导管头端非常稳定。
![](https://medtion-image.medtion.com/pgc/20230625/440c1d426f8571f34ec44d9f0d3e7073.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)

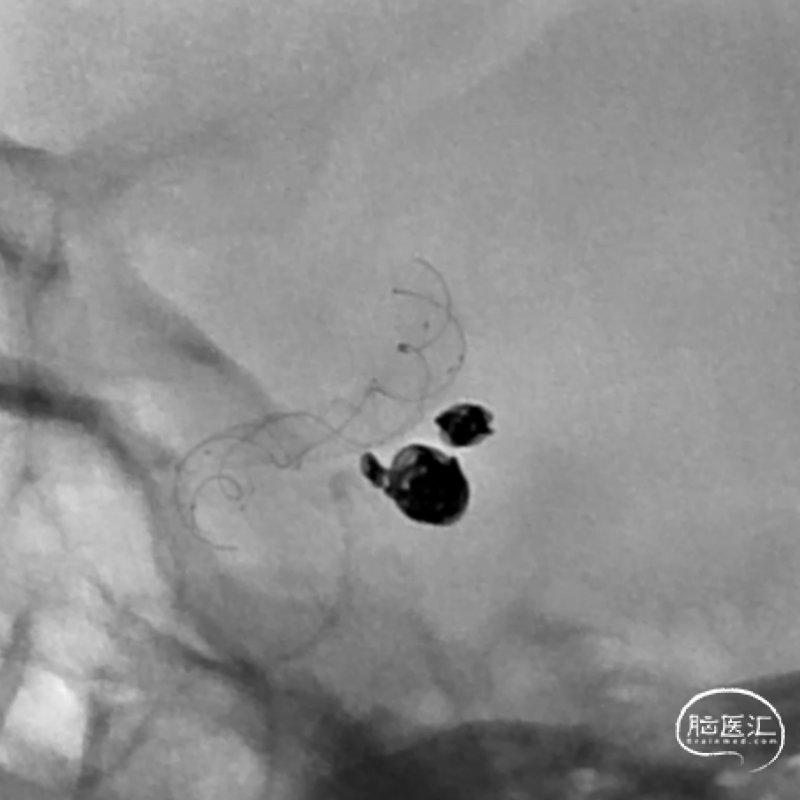

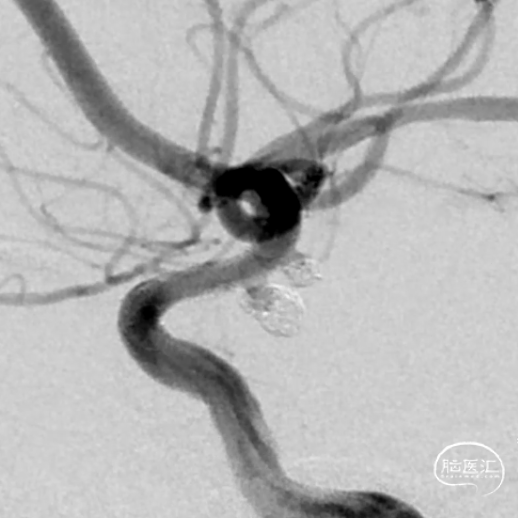

术前
![](https://medtion-image.medtion.com/pgc/20230625/f95d37da2a9e335a765039e1a8997fef.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)
术后

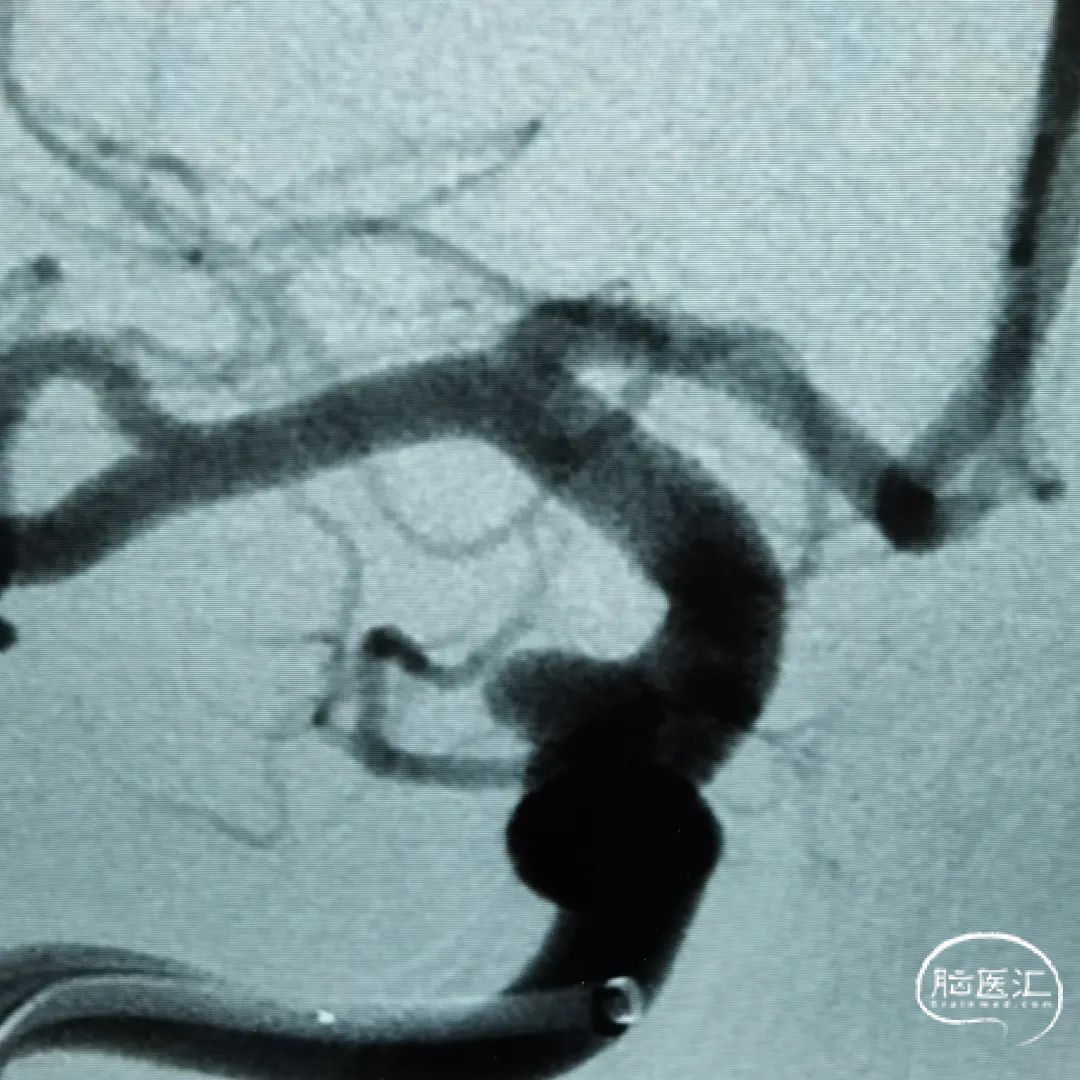

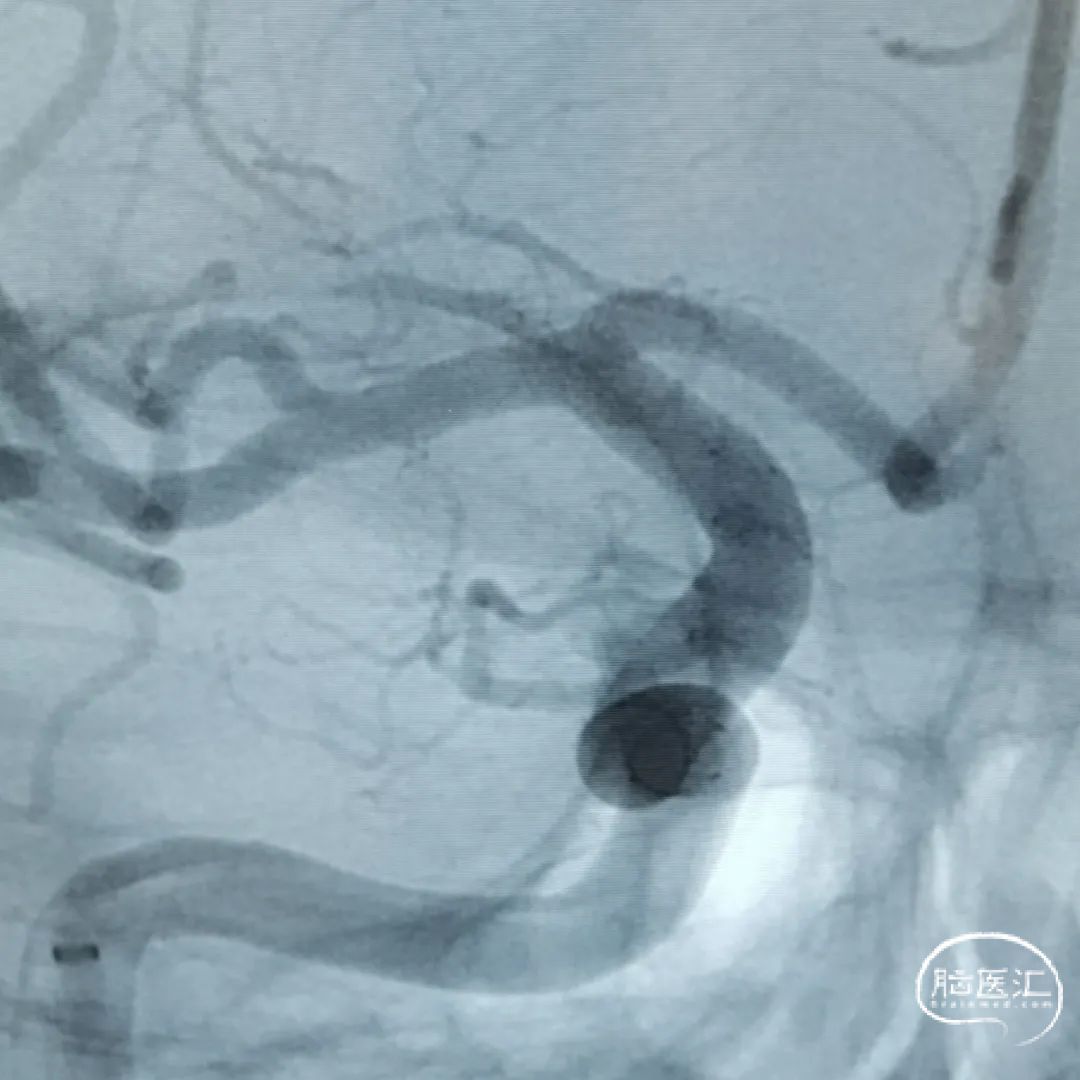

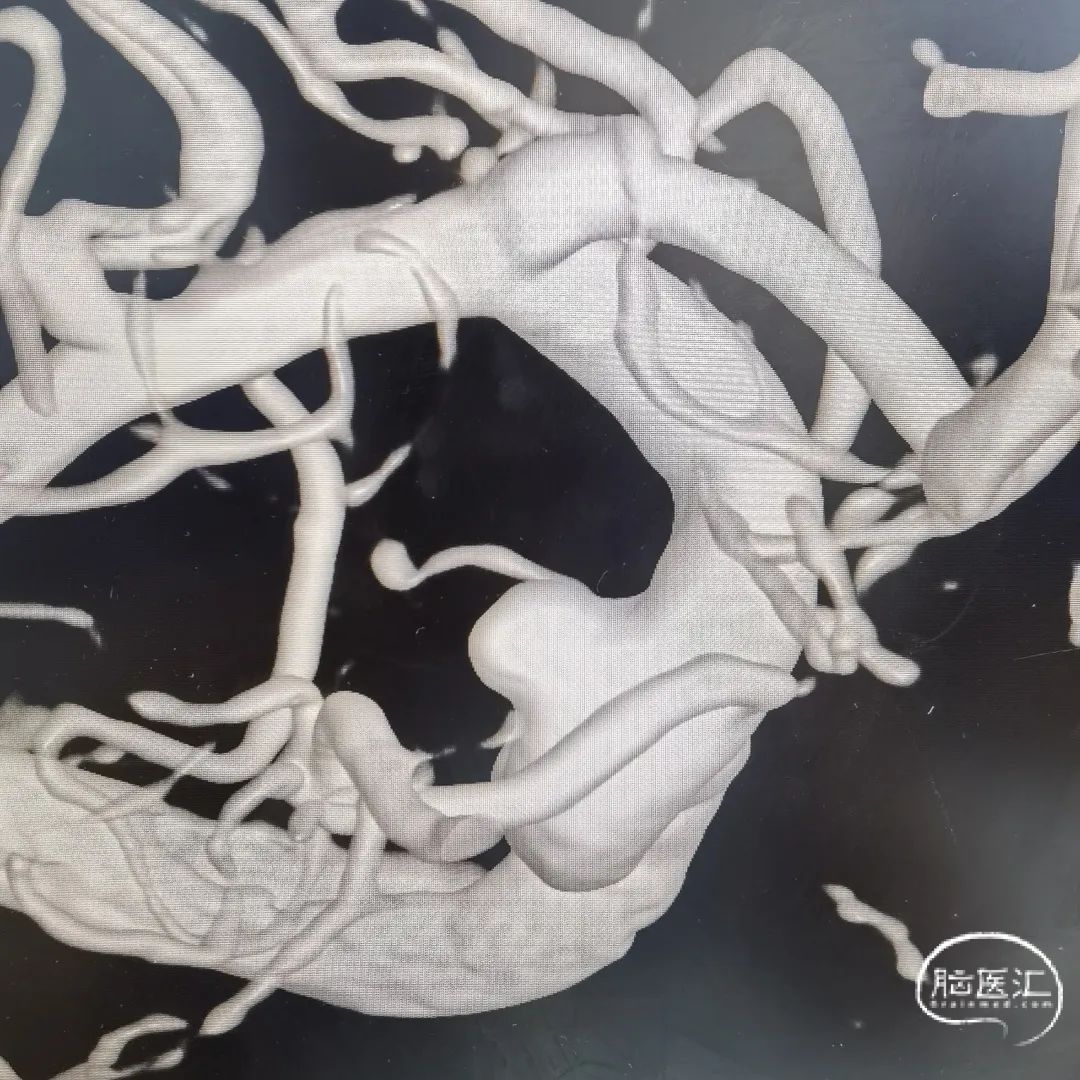

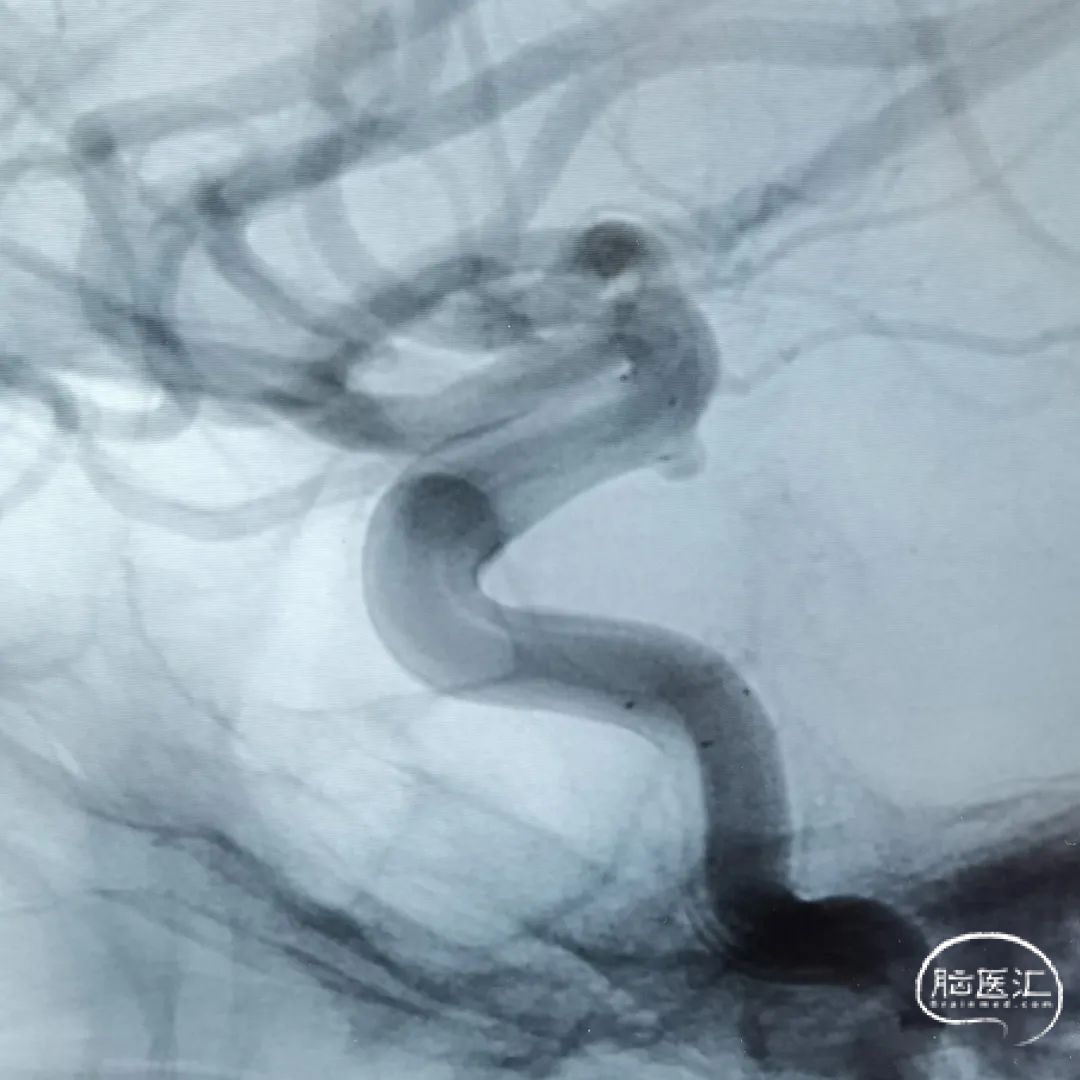

这是一根115cm 通桥银蛇®颅内支持导管,通过R-DAS技术非常容易地放置到海绵窦段,手术过程中实际到达了海绵窦段后膝的位置,在这样的情况下释放血流导向装置就非常容易。
![](https://medtion-image.medtion.com/pgc/20230625/4efcc3967a2f77166bd2ae26ad754ba5.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)
![](https://medtion-image.medtion.com/pgc/20230625/1f47d4b575f4607387c2df5d3253f641.gif)
6F 115cm 通桥银蛇®颅内支持导管 。
![](https://medtion-image.medtion.com/pgc/20230625/38640e1f01c68a73c224c7e45a2cd2f7.jpeg?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)
![](https://medtion-image.medtion.com/pgc/20230625/20e88047e7da4d4effa07f5c3a172e8b.jpeg?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)
![](https://medtion-image.medtion.com/pgc/20230625/176dff148e13cb6a974dcf6bac10783a.jpeg?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)
![](https://medtion-image.medtion.com/pgc/20230625/c4f89215f917af1f657c43c9906e661e.jpeg?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)
FD

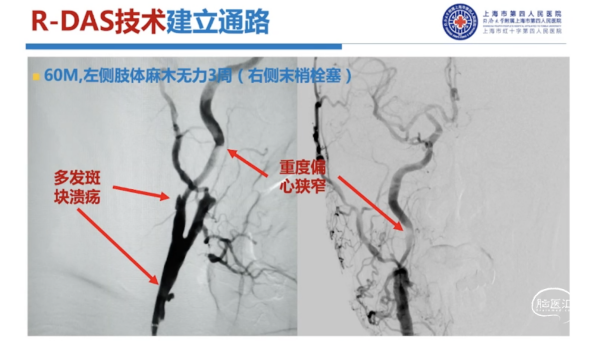

在使用远端通路长鞘的情况下,也可用R-DAS技术实现轻松到位。
![](https://medtion-image.medtion.com/pgc/20230625/fc463c45a4cba03dd89c6dfe25ed375a.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)
![](https://medtion-image.medtion.com/pgc/20230625/4a82cb9ca72b48c4fac9f3e707af59cc.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)
![](https://medtion-image.medtion.com/pgc/20230625/075589addd7fed8561bb4caeca096e08.gif)
05
R-DAS技术应用注意事项
![](https://medtion-image.medtion.com/pgc/20230625/8a19086c3da6b7976d9ea9db51ab062b.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)

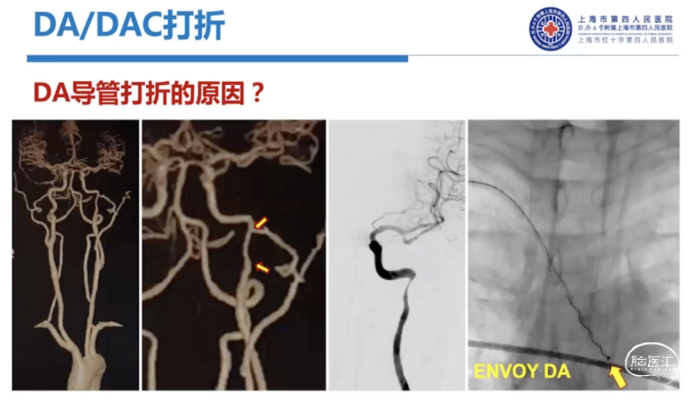

现有中间导管/DA导管相对来说都是经股的设计,尤其是中间导管,一般都是要配合长鞘的外支撑来完成。但是经桡的情况下,它的弓部抗折性其实是不够的。这种情况下,我们需要额外的内部支撑。
![](https://medtion-image.medtion.com/pgc/20230625/36f6011685790ddb206fa0b864d1901d.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)

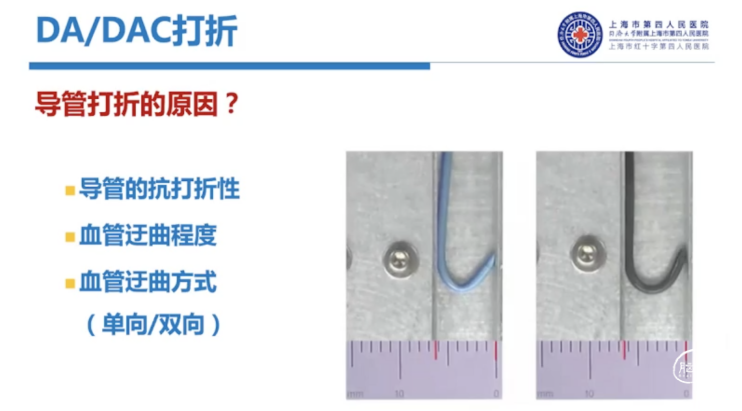

导管是否打折,和转弯半径有很大关系。一方面取决于导管性能,一方面取决于血管条件。在没有足够支撑情况下,导管非常容易形成锐角,这个时候就容易打折。目前可以通过加硬导丝增加内支撑,让血管在弯的位置更多地靠在大弯一侧,来增加它的半径,进一步减少打折情况的出现。
![](https://medtion-image.medtion.com/pgc/20230625/34bfc929d176e85e67ac8a7ca481f79d.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)
如下图病例所示,我们首先用R-DAS技术通过Sim II导管进行降主动脉成形,超选左侧颈总动脉,导丝到位,然后将银蛇DA远端通路导引导管放置到位,其到位后,后面的操作就至关重要,此时使用内部交换技术,将0.035"导丝保留在体内,将造影导管撤出。此时里边仍然有根0.035"导丝,然后再置入一根0.018"的加硬导丝,放置到位。0.018"导丝头端到达银蛇DA远端通路导引导管的头端,这个时候再撤出0.035"导丝,在整个过程中,银蛇DA远端通路导引导管内部一直有一根导丝在支撑,就可以完全避免导管打折。
![](https://medtion-image.medtion.com/pgc/20230625/d9e417904b0323becd816245fc5cfc45.png?x-oss-process=image/watermark,image_d2F0ZXJtYXJrL25hb3lpaHVpLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzE1)
![](https://medtion-image.medtion.com/pgc/20230625/e46c7ba73e184b73ca1f960f3ba90f18.gif)
![](https://medtion-image.medtion.com/pgc/20230625/a3e270294cdaf7e2fefb2f27d1b63072.gif)
![](https://medtion-image.medtion.com/pgc/20230625/c5f250e6eb55c754622b725ebb8b892c.gif)
本期作者
方亦斌
同济大学附属上海市第四人民医院
医学博士,副主任医师,脑血管病科主任,卒中中心执行主任
加拿大多伦多大学博士后、多伦多大学FIELDS研究所访问科学家
国家卫健委脑防委出血性外科专委会委员
入选上海市浦江人才计划
主持国家自然科学基金2项,省部级科研课题4项。以第一或通讯作者发表SCI论文20余篇
主攻脑血管病临床诊治及研究,擅长脑动脉瘤、脑血管畸形、脑梗死、颅内外动脉狭窄及颅内静脉性疾病的微创外科治疗
